벨트 종류 및 시스템

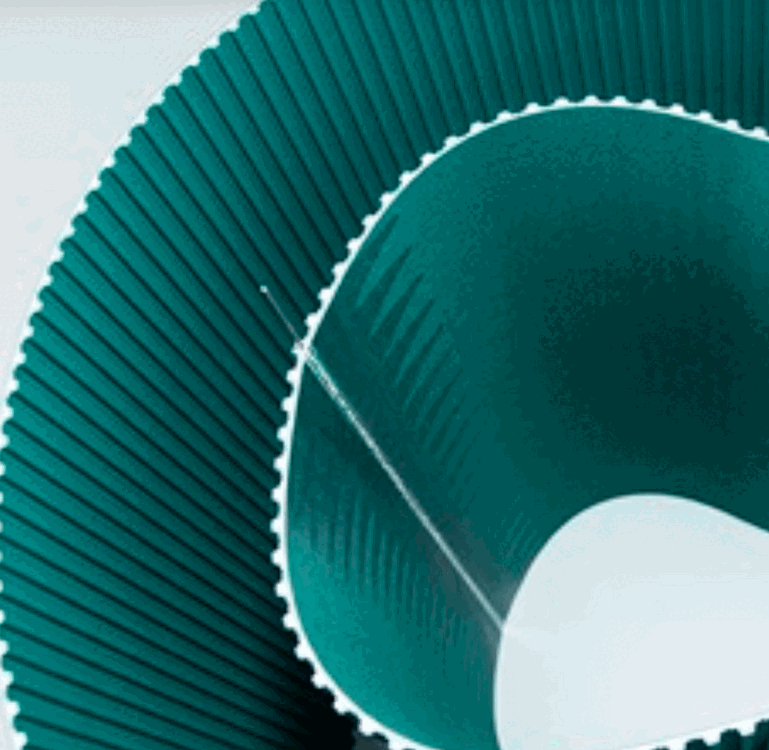

오픈엔드 타이밍 벨트

• 다양한 화학 저항성 및 기계적·물리적 특성을 가진 TPU 소재 선택

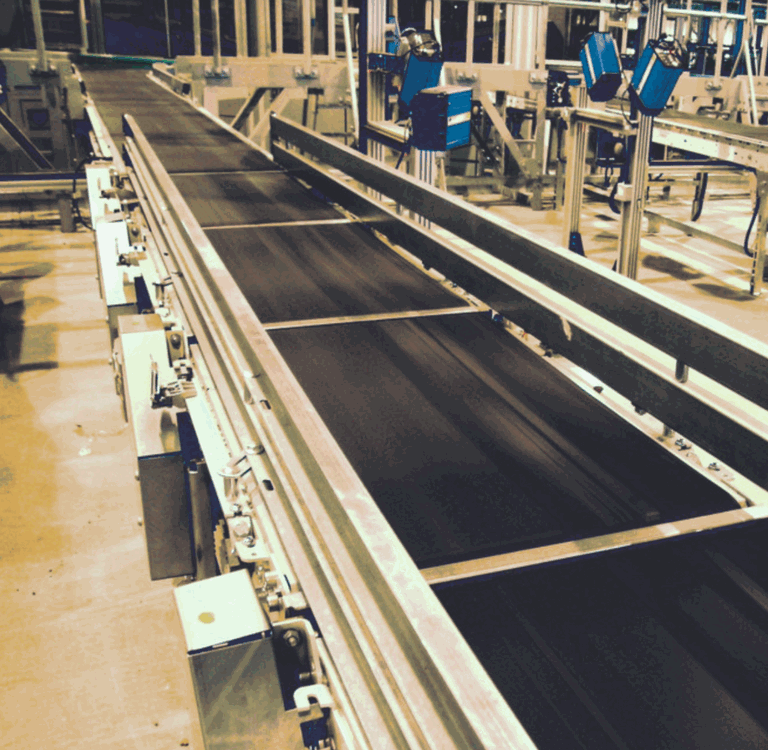

• 고하중 타이밍 벨트: 동적 하중에서 최소 신장률, 고성능
• 습기 및 부식성 환경에 적합, 스틸·아라미드 코드 옵션
• 클리트(날개) 부착형·자체 트래킹·실링 엣지 처리

와이드 타이밍 벨트

• 최대 600mm 폭, 밀링·천공·실리콘/PU 커버 가공 가능

플랫 타이밍 벨트 (Seamless Grabber)

• 두께 1~20mm, 길이 75~4,140mm, 폭 6~406mm
• 고속 피딩·진공 이송 가능, 런닝인 후 재장력 불필요

소재 특성

기계적: 마찰/접착력, 이형성, 내마모성, 내절단성, 압축성

화학적: 내유성, 내지방성, 내산성, 내염기성, 내오존성, 내UV성, 식품 승인

물리적: 정전기 방지, 전기 전도성, 내한성, 내가수분해성, 난연성

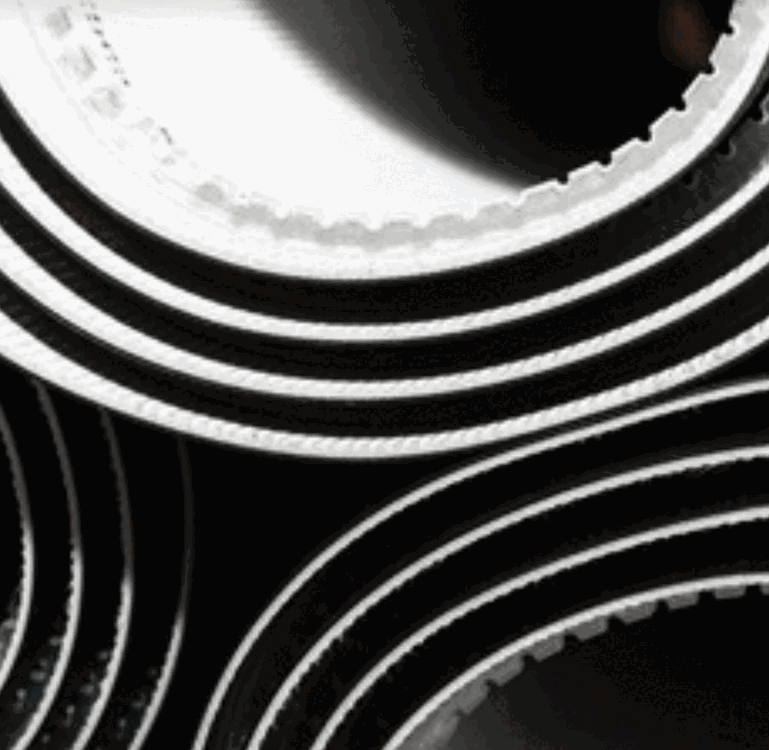

경량 PVC/PU 컨베이어 벨트

• 직물 심체 + PVC/PU 코팅, 다양한 표면 패턴(평활, 주름, 스터드 등)
• 특수 옵션: 저마찰, 내유, 대전방지(ESD), 난연
• 얇은 두께(0.8mm~)로 소형 풀리 대응, 나이프 엣지 타입 별도

크로스래퍼 벨트

• 부직포 제조용, 고속 왕복 운동(최대 200m/min), ±1mm 트래킹

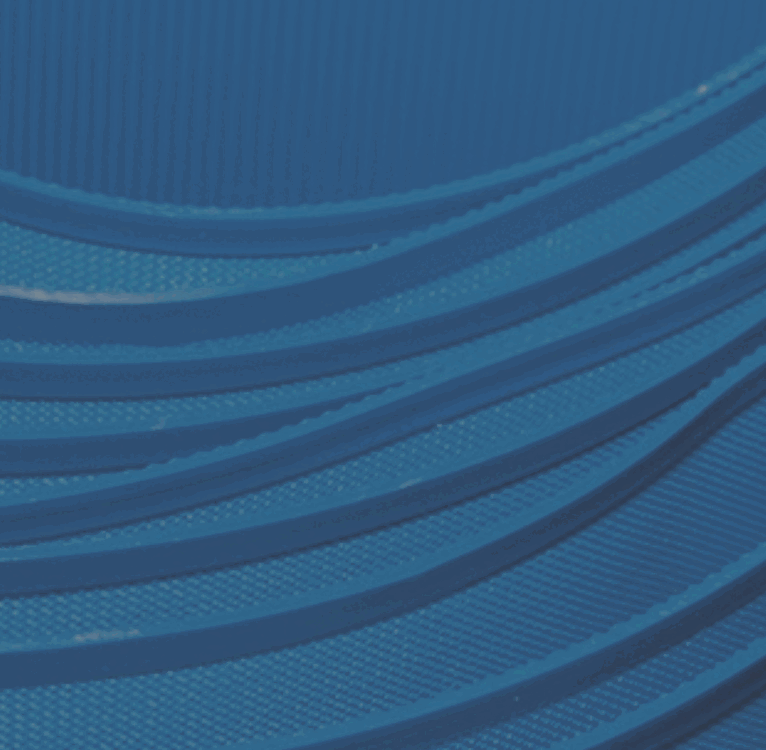

프리미엄 TPU 식품 벨트

• 비접착성 TPU 표면, 내가수분해성, CIP 세척 대응
• 내유성·내지방성 우수, 무독성·무취·무미

Habasit Cleanline

• 항균 TPU, 밀폐형 엣지, HACCP 인증

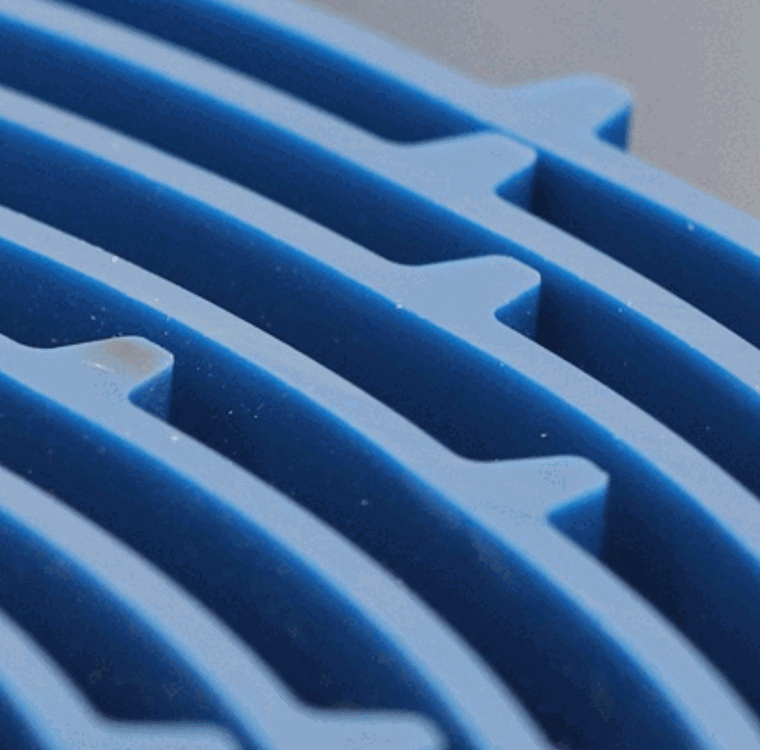

Cleandrive 모놀리식

• 아라미드 강화 일체형, 세척 시간 50% 단축, 30% 경량

HabasitLINK 플라스틱 모듈러 벨트

• 직선·반경·그립탑·롤러탑·스피어탑 등 다양
• Super HyCLEAN 위생 설계, ActiveXchange 교체식 스프로킷
• 폭 55mm~3,048mm

HabaCHAIN 컨베이어 체인

• 케이스·슬랫탑·스냅온 체인, POM·PP·PE 소재

스파이럴 컨베이어

• 나선형 공간 절약 설계, 냉각·냉동·발효 라인

HabiPLAST 열가소성 프로파일

• UHMW-PE·PA·POM 소재 가이드 레일·마모 스트립·체인 가이드

제작 공구

• 핫프레스 (Hot Press): 벨트 엔드리스 접합용. 벨트 폭과 두께에 따라 다양한 크기 제공
• 초음파 용착기 (Ultrasonic Welder): TPU/PU 벨트의 고속, 고품질 접합
• 스카이빙 공구 (Skiving Tool): 벨트 끝단을 경사지게 깎아 매끄러운 접합부 형성
• 벨트 커터: 정밀한 직각 절단을 위한 가이드 포함 커터
• 벨트 장력 측정기: 적정 장력 설정을 위한 측정 도구
• CIP 세척 유닛: 컨베이어 벨트 자동 세척 장치
• 벨트 스크레이퍼: 벨트 표면 클리닝용

타이어 산업

고무 혼합, 압출, 커팅, 성형, 가류 등 타이어 제조 전 공정에 특화된 컨베이어 벨트입니다. 고무 컴파운드의 점착성을 고려한 특수 표면 처리, 내열성(가류 공정 대응), 내유성을 갖추고 있습니다. HabaSYNC 와이드 타이밍 벨트도 타이어 제조에 폭넓게 사용됩니다.

섬유 산업

방적, 연사, 권취, 텐터링 등 섬유 제조 공정용 고속·고정밀 구동 벨트입니다. Habasit의 에너지 절감형 스핀들 테이프(TC-25EFQ 등)는 기존 대비 최대 15%의 에너지를 절감합니다. 고속 회전에서도 낮은 진동과 소음을 유지하며, 대전방지 처리가 가능합니다.

• 스핀들 테이프: TC, W-8 시리즈 - 고속 방적기용
• 크로스래퍼 벨트: 부직포 제조 라인용
• 프린팅 블랭킷: 섬유 프린팅용 고정밀 벨트
• 탄성 크로스 에이프런 벨트 (MNM-06HXT): 면방적용

PVC 코팅 벨트

내마모성과 내화학성이 우수한 PVC 코팅 컨베이어 벨트입니다. 다양한 표면 패턴과 구조, 강도 등급을 제공하며, 범용 이송·누적·계량·검사 등 폭넓은 용도에 적합합니다. FDA, USDA, EU Directive 등 식품 규정을 준수하는 등급도 선택할 수 있습니다.

• 안정적인 탄성계수 - 런닝인 이후에도 일정한 장력 유지
• 영구 대전방지(ESD) 옵션 제공
• 다양한 경도 및 마찰 계수 선택 가능

실리콘 코팅 벨트

실리콘 코팅으로 뛰어난 이형성(Release)을 제공하는 특수 벨트입니다. 점착성 물질의 이송에 탁월하며, 고온(+200°C 이상) 및 저온(-40°C) 환경에서도 안정적인 성능을 발휘합니다. FDA, EU 식품 규정 준수 제품도 선택 가능합니다.

• 우수한 이형성 - 점착성 식품, 반죽, 접착제 등에 최적
• 넓은 온도 범위 (-40°C ~ +200°C 이상)
• 내오존성·내UV성 우수

Habasit HRM(Habasit Rotary Molder) 벨트는 비스킷·쿠키·크래커 등 제과 산업의 로터리 몰딩 공정에 특화된 벨트입니다. 건조한 스페큘라스부터 버터 쿠키, 쇼트브레드, 프롤리니까지 모든 종류의 반죽에 대응합니다.

• 조각 롤러에서 생 비스킷을 정밀하게 추출(Extraction Web/Brayband)
• 타이트한 이송으로 비스킷 형상 유지 및 변형 방지
• 다양한 반죽 타입에 최적화된 표면 구조 제공
• 내유성·내마모성 우수 - 버터·마가린 등 유지 성분에 강함

Habasit 원형 벨트(Round Belts)는 높은 유연성과 다방향 조정 능력을 갖춘 벨트로, 이송 및 구동 용도로 모두 사용할 수 있습니다. 탄성으로 인해 별도의 장력 조정 장치 없이 설치가 가능하여 컴팩트한 기계 설계가 가능합니다.

• 별도 장력 장치 불필요 - 탄성으로 자동 조정, 설치 간소화
• 일시적 과부하 발생 시 충격 흡수 (안전 요소 역할)
• 내가수분해성 우수 - 습식 환경에서도 긴 수명
• 탁월한 내화학성 및 내마모성
• 각도 전환(앵귤러 기어) 가능 - 3차원 경로 구성

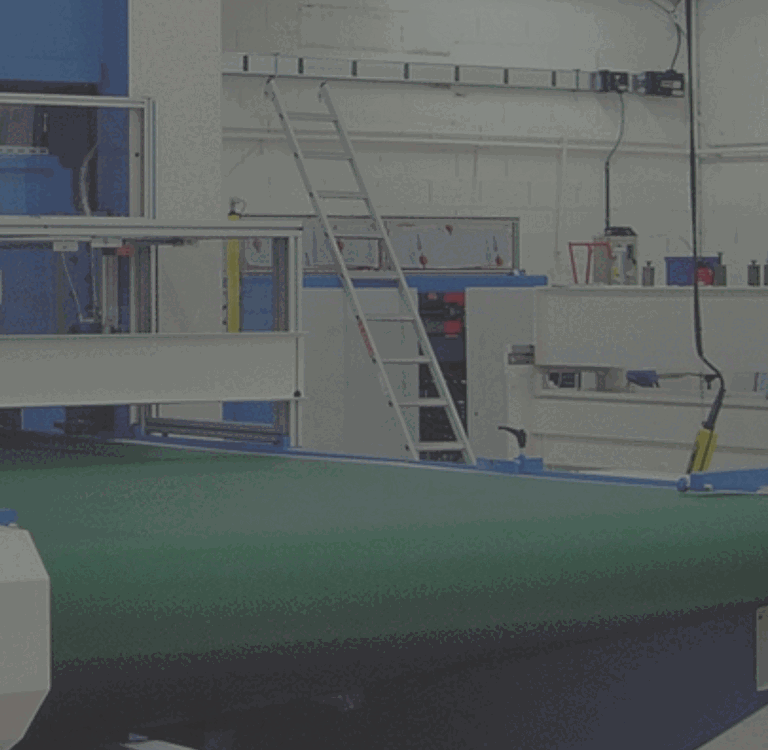

HabaFLOW는 Habasit의 패브릭(직물) 기반 컨베이어 및 프로세싱 벨트 총칭입니다. 직선·경사·하강 이송부터 누적(Accumulation), 디버터, 스완넥(Z형) 컨베이어까지 수백 종의 벨트로 모든 용도에 대응합니다.

벨트 설계 구조

HabaFLOW 벨트는 합성 직물 플라이(Fabric Plies)가 인장 강도를 담당하고, 열가소성 소재 층이 이를 결합하는 다층 구조로 설계됩니다. 이송면은 TPU·TPO·PVC·실리콘·엘라스토머 등 용도에 따라 선택하며, 이면은 저마찰·저소음 특수의 직물 또는 PUR로 처리됩니다.

액세서리

• 가이드 (Guides): V형 프로파일을 이면에 부착하여 트래킹 안정성 확보
• 클리트 (Cleats): 이송면에 용착·접착하여 경사 이송 시 미끄럼 방지
• 사이드월 (Side Walls): 벨트 가장자리에 부착하여 낙하 방지
• 엣지 실링 (Edge Sealing): 식품 벨트의 위생 설계 향상, 섬유 심체 노출 차단

표면 구조

용도에 따라 평활(Blank), 와플(Waffle), 쿼드릴레(Quadrillé), 직물 표면(Fabric Surface) 등 다양한 표면 패턴을 선택할 수 있습니다. 표면 구조는 이송 안정성과 프로세스 기능을 좌우하는 핵심 요소입니다.
